NÁVODY A POŽADAVKY NA TECHNICKÁ ŘEŠENÍ

Pokud máte pocit, že Vašemu domečku chybí další prostor, dá se to jednoduše vyřešit lehkou jednoduchou přístavbou. Základním prostorovým nedostatkem mobilheimu, je v 90% vstupní prostor. U nás se tento nedostatek projevil hned v začátcích, kdy jsem přišli na to, že nemáme kam odkládat obuv a svšky oblečení, také dosti velký prostor zabírala lednice, kterou jsme stůj co stůj, potřebovali přesunout na nepřekážející místo. Vzhledem k tomu, že jsme nechtěli přístavbu pevně spojit se zemí (pokud bychom se chtěli přesunout, abychom mohli chodbičku naložit a odvézt) zvolil jsem alternativu volného stání rozměru cca 170 x 120cm. Celou konstrukci jsem pečlivě doměřil k zařízení, které se mělo následně do chodbičky umístit (věšáková stěna, šatní skříň, lednice, botník, proto se posouvali i futra tak, aby se vedle nich vešla skříň :

1.) nařezal jsem roznášecí desky z plechu síly 5mm 4 čtverce 30x30cm a roložil je přímo na hliněný nesrovnaný povrch

2.) ze starého železného šrotu (jekl a lešenářské trubky a všechno co jsem doma našel) jsem svařil základní konstrukci podlahy, nosníků a střechy tak, že jsem nejprve nařezal materiál na stojny, mezi ně jsem pak nařzal a přivaři obvodové nosníky podlahy, to jsem postavil na roznášecí desky z bodu 1, svařil dohromady a totéž na sříšku, pak jsem přidal ještě jednu stojnu, do prostoru dveří, na ní budou přišroubovaná futra

3.) následovala podlaha, tu jsem udělal z pár prken položených napříč s rozestupem cca 50cm od sebe (z úsporných důvodů) přes tato prkna jsem pak položil dřevotřískové desky ze starých skříní a sešrouboval dohromady, tím mi vznikla poměrně pevná a rovná podlaha

4.) střecha, tu jsem udělal z trapézového pozinkovaného plechu, který jsem koupil za 300,- ve sběrných surovinách. Trapézák jsem seštouboval s konstrukcí vratovými šrouby. Přímo na trapézák jsem zespodu přišrouboval a přilepil pur pěnou polystyrenové 10cm tlusté desky, na ně perlinku a lepidlo, zahladil a vymaloval

5.) stěny, ty jsem vyřešil velmi jednoduše, na konstrukci jsem vodorovně našrouboval coulová prkna s rozestupem nad sebou 50cm (středy). Na tato prkna jsem natloukl staré solodurové desky (sololit s umakartem) a na ně našrouboval do nosných prken fasádní polystyren a slepil pur pěnou, na něj pak perlinka a lepidlo, z vnitřní strany jsem pak našrouboval přímo na nosná prkna sádrokarton s běžnou povrchovou úpravou

6.) na vchod jsem použil obyčejná paneláková futra, která jsem ze strany pantů přišrouboval na svislou stojnu základní konstrukce, stranu zámků jsem přišrouboval k jeklu dodatčně přivařeného ke konstrukci

7.) elktřinu jsem dovnitř přivedl připojením dalšího kabelu pod podlahou na kabel pod domkem, k němu jsem napojil dvě zásuvky (na ledničku a rezervu), světlo jsem napojil na vypínač v domečku u vchodu (provrtal jsem dírku skrz krabičku ven) a další jsem udělal jako schodišťák ke dveřím východu z chodbičky, osvětlení je leddiodovou žárovkou parlelně spojenou s ledkovou žárovkou uvnitř domečku u vchodu

8.) na podlahu jsme dali zátěžový jekor, na stěnu mobilheimu věšákovou stěnu, na protější (novou) stěnu do rohu jsem umístil šatní skříň, do druhého rohu jsem dal lednici a na ní skříňku, mezi lednici a šatní skříň jsem umístil botník, nad něj zrcadlo, na zemi má ještě pelíšek náš mazlíček joršírek, chodbička je tepelně podporována výparníkem z lednice, který je stále horký, v postatě malý radiátorek

První rok jsme nachali dva 1200l kontejnery s vodou volně stát v boudě. Bohužel se nám stalo, že postupem zimy nám zmrzla voda na kámen a totéž provedl i darling. Musel jsem vše rozmrazit a zaizolovat, ale nebylo to ono. V boudě systém zabíral spoustu drahoceného místa a proto jsem se rozhodl na jaře nádrže zakopat do země. První kopnutí krumpáčem do země mně ujistilo, že to nebude žádná prča, protože pod boudou je zbouraný dům a všude samá cihla a kámen. Kopání mi trvalo cca 14dní (po odpolednách a o víkendecch). Toto úsilí se však vyplatilo, protože souhrou náhod to vyšlo tak, že jedna ze stěn výkopu se začala nápadně sesouvat a zjistil jsem, že za 30 cm nánosem hlíny se skrývá obvodová stěna přízemí zbouraného domu a to dokence postavená z pískovcových bloků, odkopal jsem tedy veškerou hlínu na stěně a začal jsem jámu zvětšovat do boku, až jsem narazil na další betonovou stěnu bávalé jímky, takže dvě pevné stěny byly super, konečným kopáním jsem udělal jámu o stranách 3x2,5 metru do hloubky 170cm. V hloubce 170cm, jsem narazil na stropní klenbu bývalého sklepa, takže pod dnem jámy, je ještě zasypaný sklep. Do díry jsem pak umístil dva IBC 1200l kontejnery v ocelové kleci, nechal jsem mezi nimi mezeru cca 70cm, aby se tam dalo umístit čerpadlo, případně další technologie. Před kontejnery jsem po celé šířce nechal prostor až k základům z pískovce, pro manipulaci s výpuskami nádrží, pro případné odkalení.

VYCHYTÁVKY

1.) Zadní stěnu mezi nádržemi jsem založil vlnitým pozikovaným plechem a bok také, následně jsem prostor okolo nádrží zasypal sutí a bok za plechem také, aby mi tlak hlíny neodsunul nádrže, zafixoval jsem ocelovou přičku (účko) do stěny a zapřel ji do konstrukce nádrže, totéž jsem udělal u země mezi nádrže.

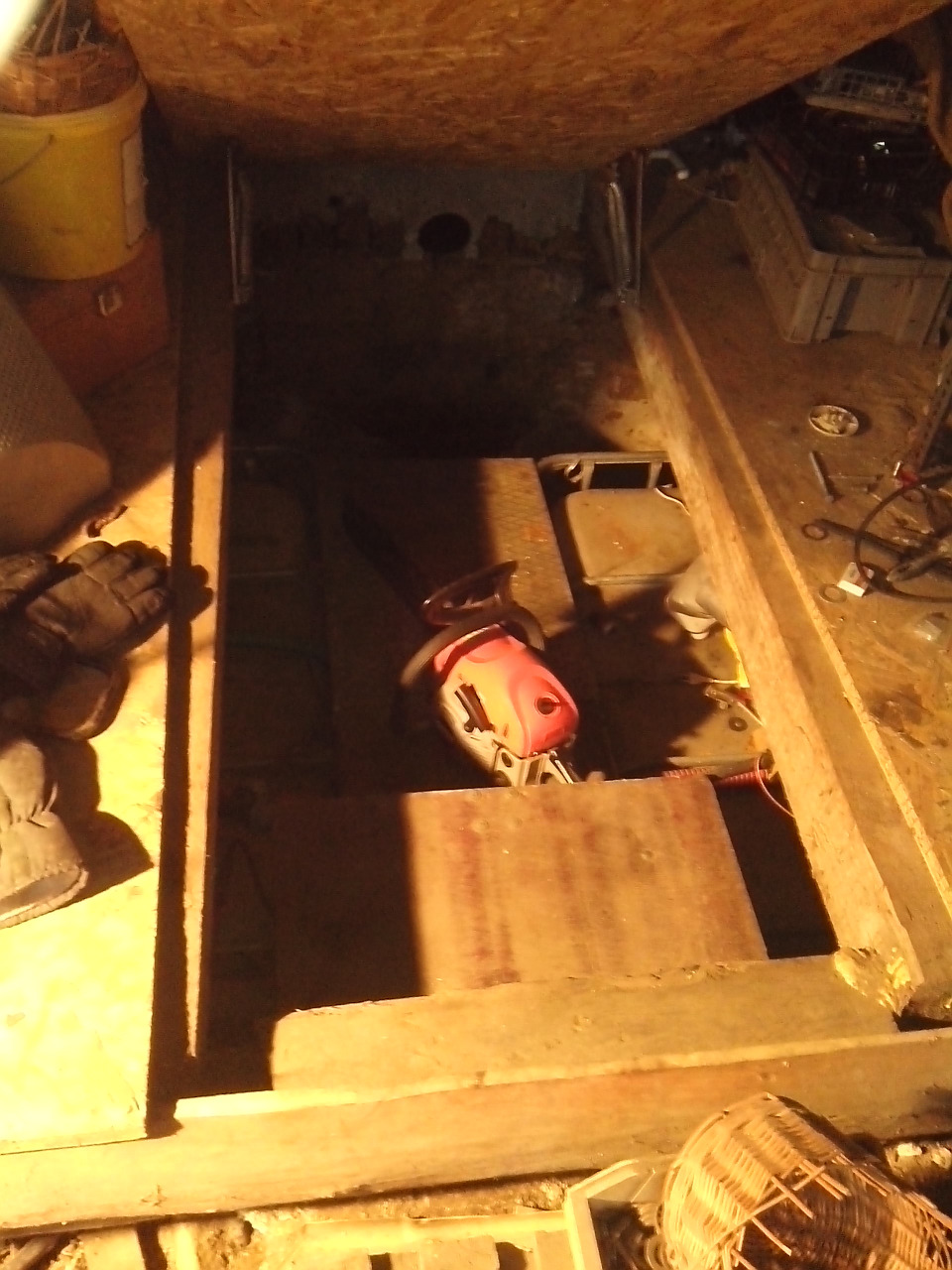

2.) Nad nádrže jsem následně postavil podlahu s vyklápěcím vchodem, ale tak, že nad nádržemi zůstal prostor cca 70cm pro manipulaci s víky a připojení technologií. Připojil jsem technologie a vše šlape jako hodinky.

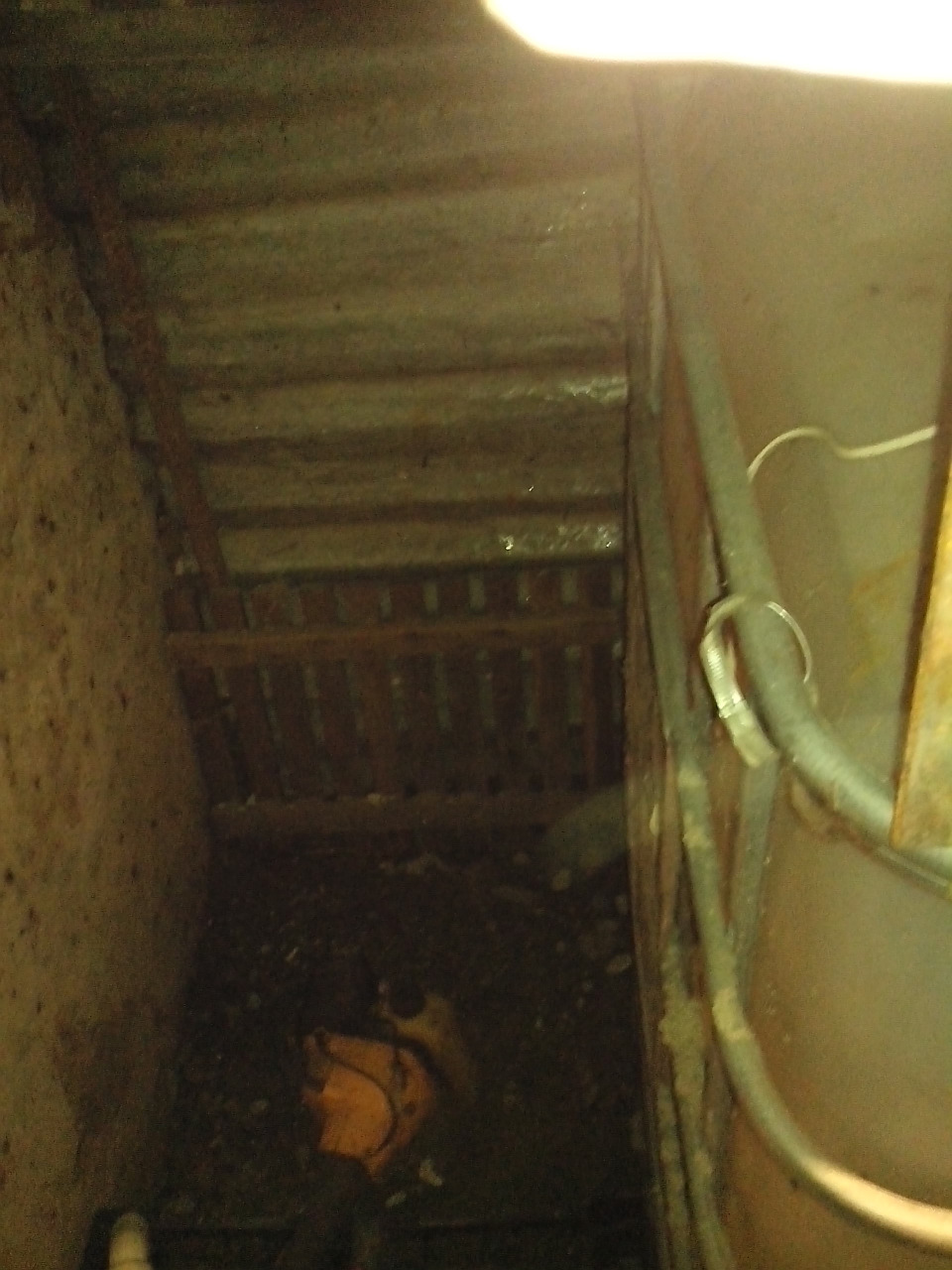

3.) Postupem času mně napadla další vychytávka, podlahu v prostoru u nádrží jsem udělal z plastových palet, které ve vlhku neshnijí a pokud potřebuji odkalit nádrže, v klidu je vypustím na podlahu a na paletách stojím stále  na suchu, voda se vsákne dolů do sklepních prostor.

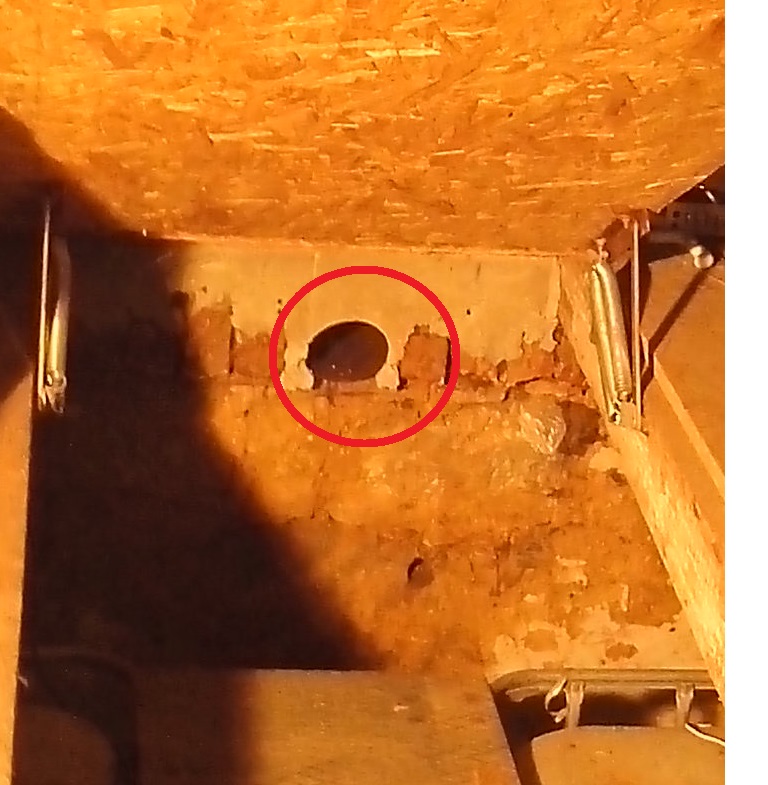

4.) Na další vychytávku jsem přišel v létě, kdy jsem zjistil, že v uzavřeném prostoru u nádrží, je konstantní teplota cca mezi 13-15stupni celsia (v létě jsem se tam ochlazoval), proto jsem vyvedl z prostoru trubku průměru  100mm a natáhl jsem ji pod domek, tam propojím další trubku a přivedu ji do domku. K nádržím pak dám do potrubí ventilátor co je běžně v koupelně a ten bude do domku v létě foukat studený vzduch z prostoru u nádrží a domek příjemně ochlazovat.

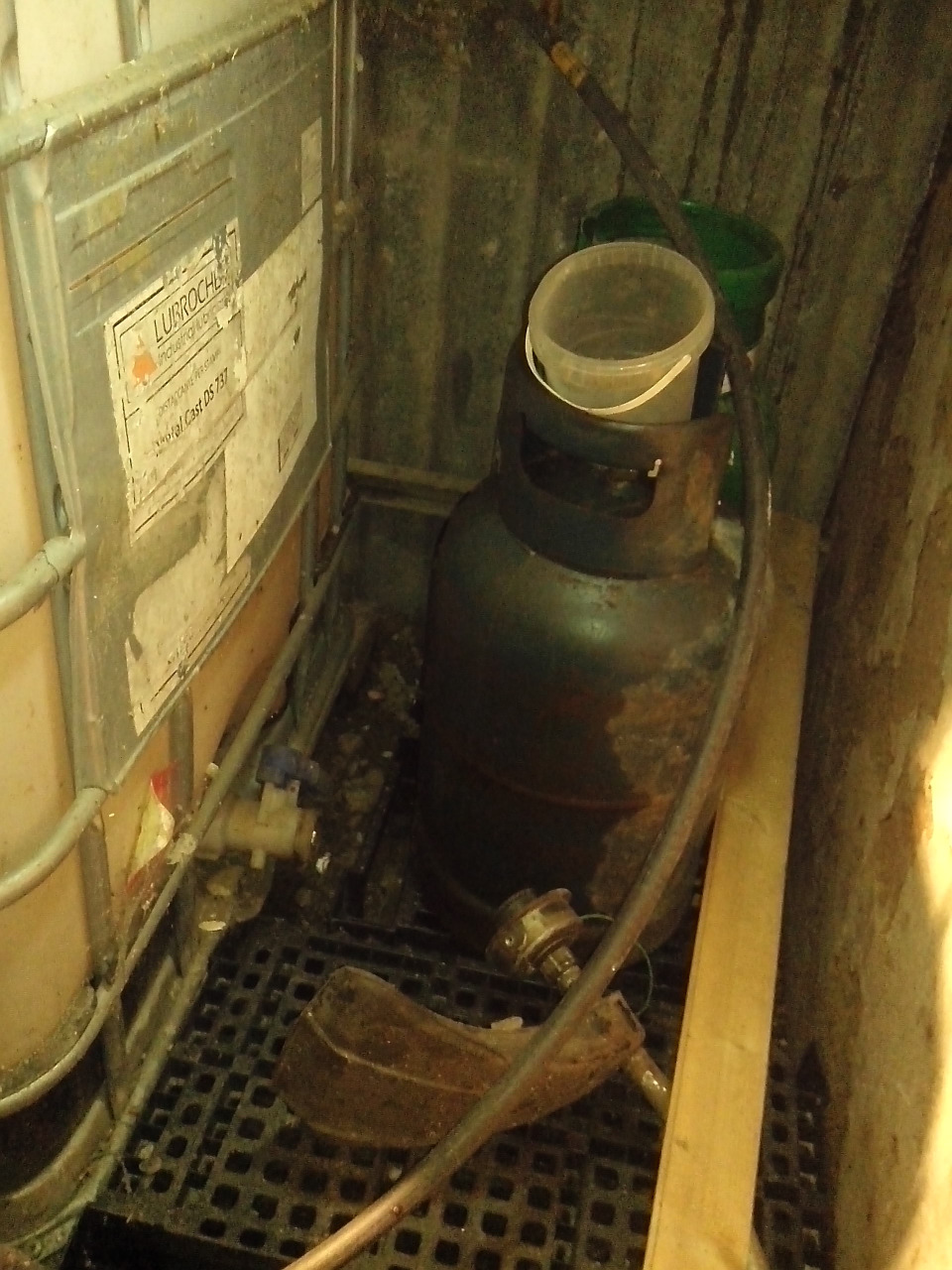

5.) Na palety jsem umístil propanové lahve na ohřev vody a na vaření. Ty jsou připojené hadicí do domku. Vzhledem k faktu, že mezi domkem a lahvemi je již zmíněný základ, nezničí nám případná tlaková vlna při výbuchu náš domek a ještě k tomu by při výbuchu tlak roztrhnul nádrže a ty by zaplavili hořící lahve - bezpečí především.

6.) Na koš nádrží se dají připevnit police, přičemž druhý bok polic se chytí na zmíněný pískovcový základ. Na police se na zimu uloží ovoce a zelenina v přepravkách - pěkný sklípek.

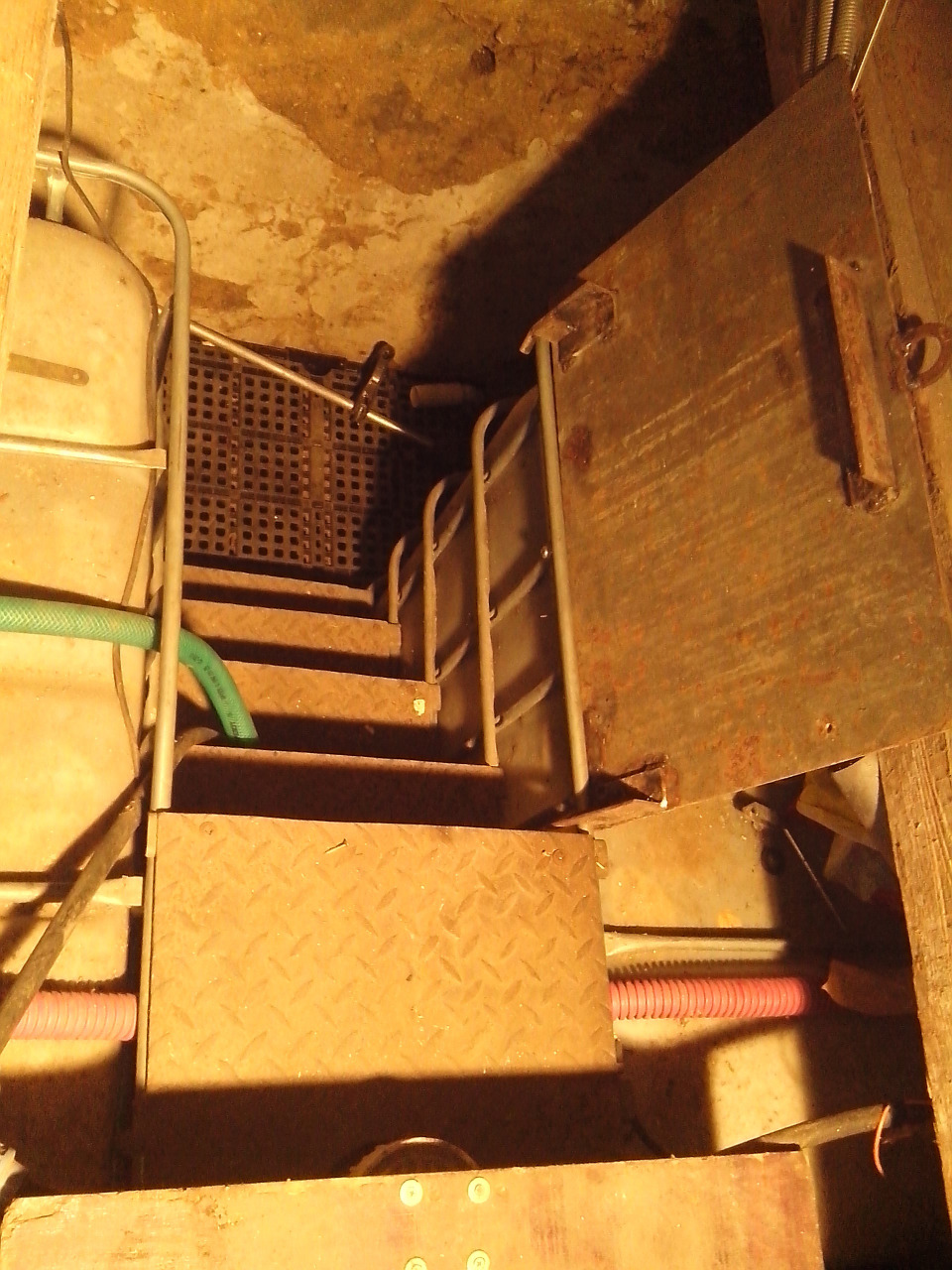

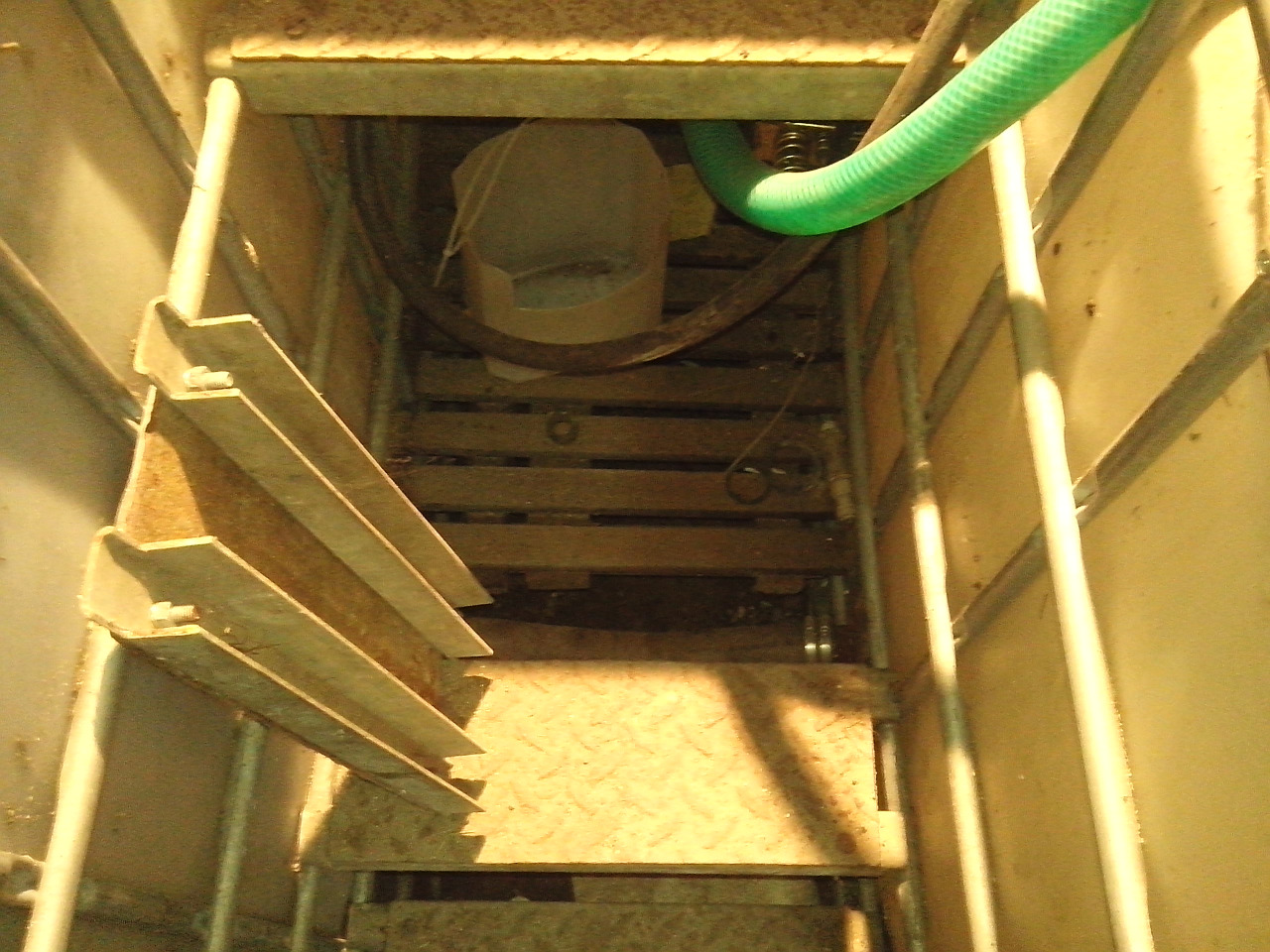

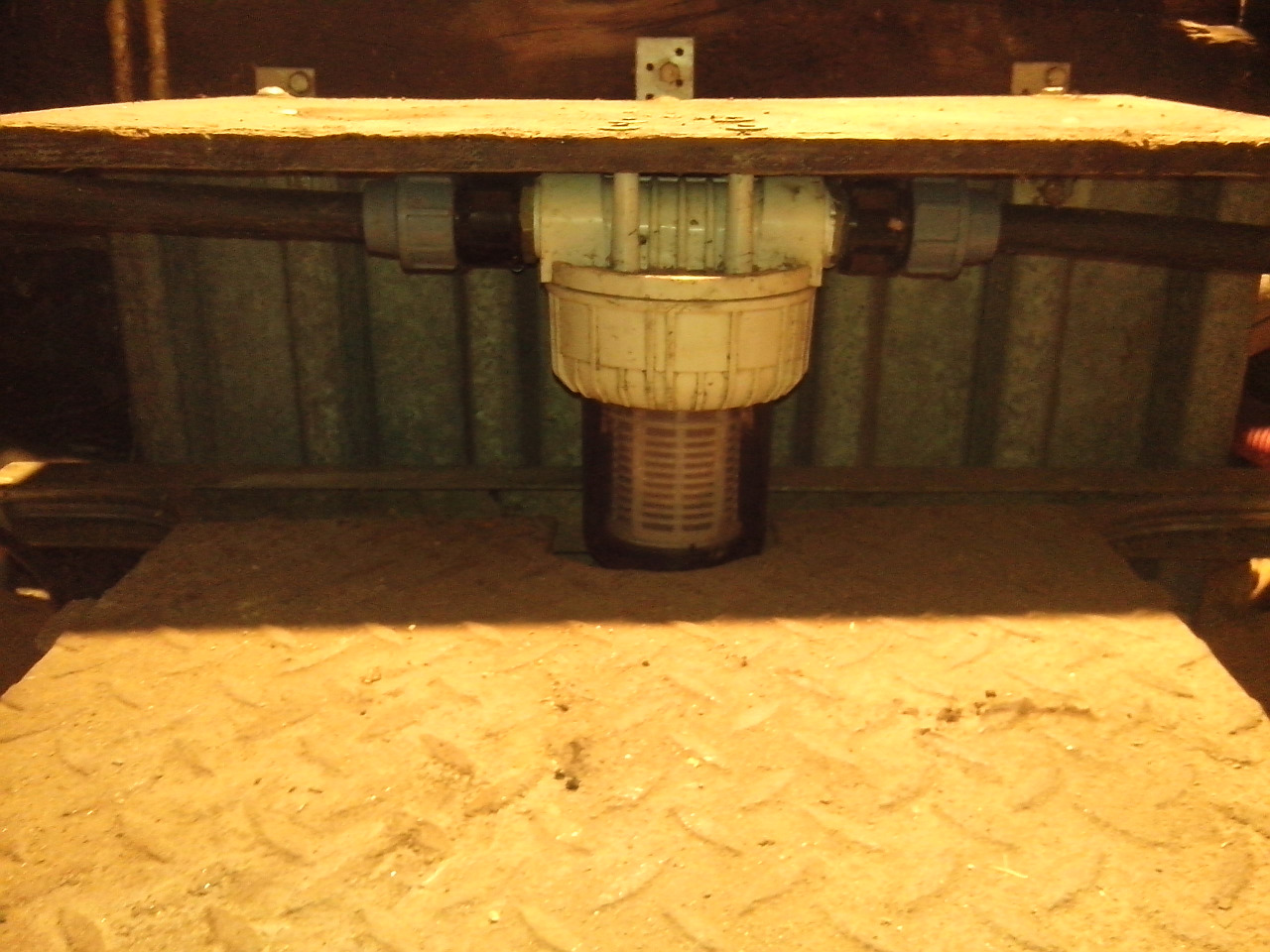

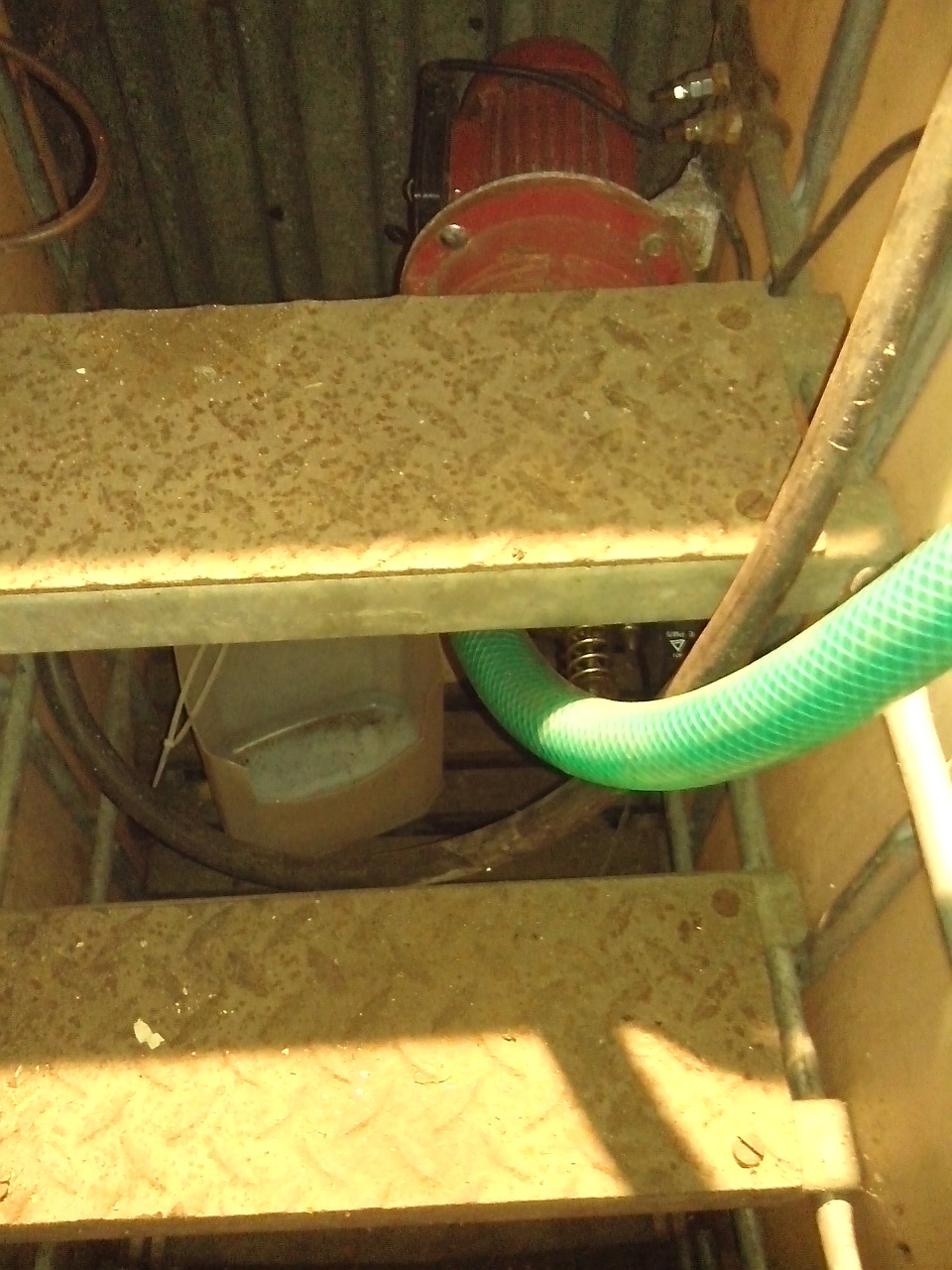

7.) Pro slézání dolů k nádržím jsem vymyslel naprosto unikátní vychytávku. Koše obou IBC kontejnerů ve kterých je voda, jsem použil jako nosníky pro schody, schodnice jsem udělal z ocelového slzičkového plechu 5mm, který jsem nařezal na šířku prostoru mezi nádržemi, pak jsem jednotlivé schodnice položil na jednotlivé patra koše a voala schody jsou na světě. Na vstup jsem dal malou plošinku z šalovacího dílu a pod ni jsem našrouboval filtr od čerpadla. Pod schody jsem umístil čerpadlo. Schody se dalí v případě potřeby demontovat do 30sekund.

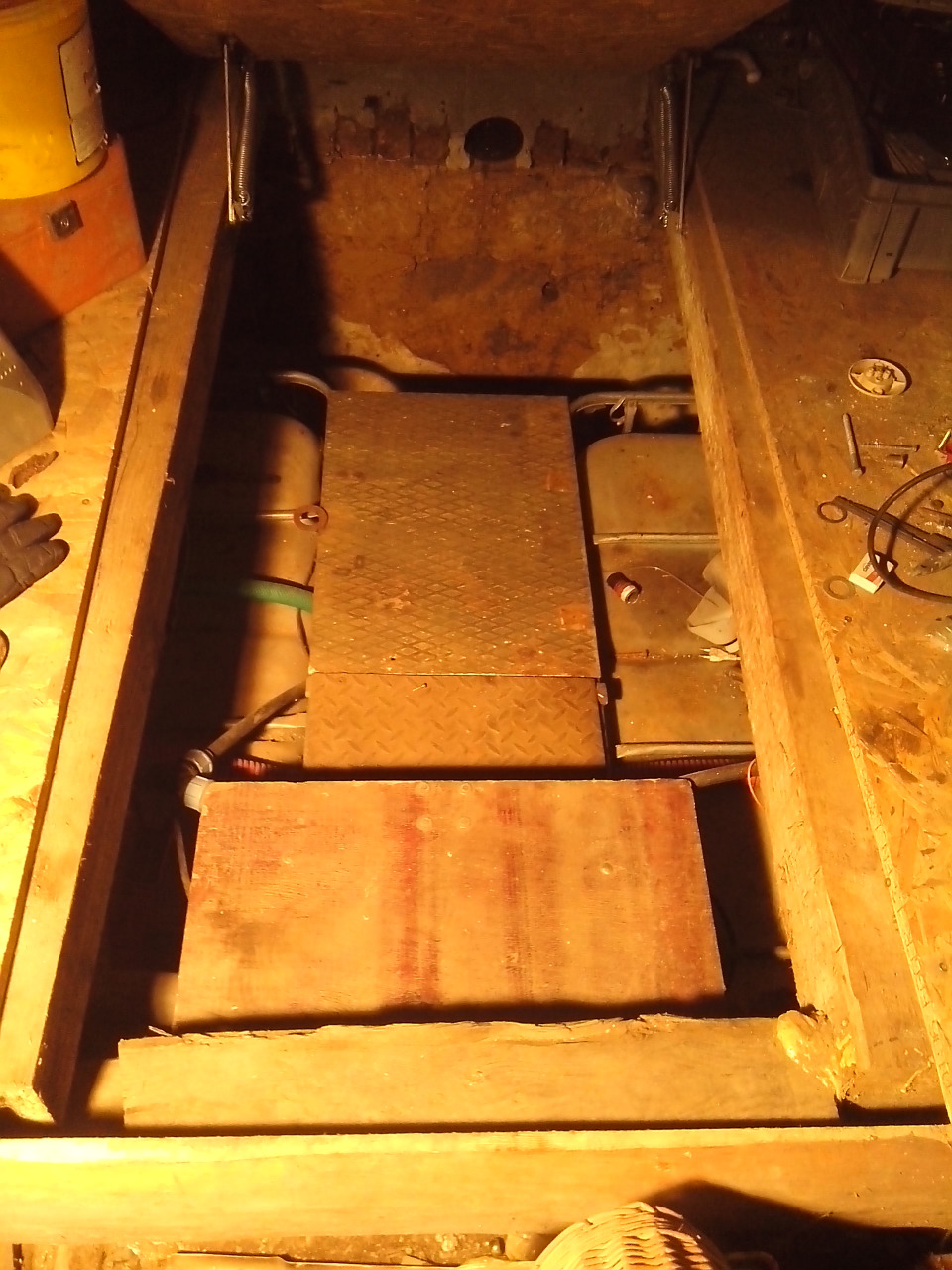

8.) Nad schody jsem na vrchní hranu košů IBC kontenerů vyrobil ocelový dekl, který se dá vyklápět. Při zaklopení vzniká ložný prostor nad kontejnery, který využívám uskladnění nářadí. Když se dekl odklopí odkryje se přístup ke schodům dolů.

 9.) Stálé podepírání vyklápěcího vchodu mně štvalo a proto jsem použil panty z vyklápěcí  postele s pružinami. Lehce nyní vchod k nádržím vyklopím a on zůstane stát sám ve  vyklopené poloze.

 10.) Elektroinstalace, zásuvky a osvětlení jsou samozřejmostí.

Vodu do domku dostáváme z cca 50 vzdálené studánky. Naše štěstí bylo, že sousedé vedlejších zahrad nám umožnili umístění čerpací hadice přes jejich pozemky až ke studánce. Princip celého zažízení :

1.) ze studánky teče voda trubkou 100mm do 100l plastového sudu zakopaného do země pod studánkou

2.) vedle hlavního sudu je další 80l sud do kterého přetéká voda při dosažení 2/3 naplnění hlavního sudu, hrdla sudů jsou ve stejné výši, propojení mez nimi je flexi hadicí 80mm a to nikoli vodorovně ale v úhlu 45 stupňů směrem nahoru, tím je zabezpečeno, že do menšího sudu se nedostanou nečistoty z prvního sudu, ty spadnou na dno prvního sudu

3.) vedle druhého sudu je ještě jeden totožný, tyto jsou propojeny naprosto stejně jako první s druhým, tím je zabezpečeno, že do třetího sudu se nedostane žádná nečistota, případná nečistota spadne na dno prvního a druhého sudu, za celou dobu provozu jsem nenalezl ve třetím sudu žádné nečistoty

4.) při dosažení maximální hladiny druhého a třetího sudu, se zvedne hladina prvního sudu a přes otvor průměru 100 v boku sudu nahoře, voda volně odtéká dále do řeky

5.) ve třetím sudu je kalové čerpadlo ALKO, které dokáže vyčerpat 80l sud během několika vteřin, hlavní přívod el. energie je řešen od domku a také přes stykač a podvojný elektroměr na sousední chatce (aby soused mohl čerpadlo používat, ale nikoli za naše peníze, ale za jeho)

6.) na čerpadlo je napojená plastová hadice průměru 40mm a ta ústí do víčka prvního zásobníku vedle našeho domku

7.) vedle sebe jsou umístěné dva IBC kontejnery 1200l (zásobníky), které jsem zakopal do hloubky 180cm v boudě a nad ně jsem udělal podlahu s odklápěcím vchodem, mezi nádržemi a před nimi je ještě místo cca 80cm, pro případ manipulace pro odkalení a hlavně pro umístění čerpadla a filtrů

8.) do prvnío zásobníku se napouští voda, po dosažení 1/4 naplnění, začne propojkou mezi nádržemi přetékat voda do druhé nádrže a poté se již dopouštěním hladiny vyrovnávají až na maximum naplněnost 2400l, kdy tlakový spínač z pračky (viz předchozí článek) čerpalo vypne. Tím, že se začnou nádrže vyrovnávat až po dosažení 1/3 je dosaženo, že případný kal na dně první nádrže se nedostane do čerpadla

9.) víčkem druhé nádrže je prostrčena sací hadice se zpětnou klapkou a sítkem, do sání domácí vodárny (darling), použil jsem obyčejnou zelenou proplétanou zahradní hadici 30mm

10.) následuje malá domácí vodárna, kterou jsem dostal zdarma jako vyřazenou z důvodu prorezavělé expanzní nádrže, nádrž jsem odmontoval hadičku zaslepil a čerpadlo šlape jako hodinky i bez ní

11.) na výstupu je veký filtr s plastovou vložkou, který separuje případné mechanické nečistoty, za filtem je již běžný domácí vývod pod kuchyňskou linkou, odtud jsou již pavoukovitě udělané rozvody vody

12.) rozvody vody jsem řešil oplétanými hadicemi v potřebných délkách 1-2m, veškeré vodní spotřebiče (linka, sprcha, umyvadlo, pračka, WC, bojler) jsou situovány v dosahu 2m od páteřního rozvodu

13.) páteřní rozvod jsem vyřešit sešroubováním několika téček spojek přechodek a odboček (mosaz) napojených na hlavní ventil a s výstupem na již zmíněné hadice, tento systém mi umožňuje v případě potřeby přidávat odbočky podle potřeby bez nějakých speciálních zařízení

Upozorňuji, že voda není řešena jako pitná, ale jako užitková, pitnou vodu čerpáme přímo u zdroje (u studánky) do barelu a tu pak pijeme bez převařování, podle rozborů je lepší nežli voda kohoutková. Jako užitkovou používáme čerpanou vodu proto, že uskladňováním a přečerpáváním nedokážeme zabezpečit bez chemie, aby ve vodě nevznikly škodlivé bakterie. Pokud se rozhodneme pro rozšíření na pitnou vodu, zařadím za filtr u čerpadla ještě uhlíkový filtr a za něj ještě UV filt, jen jsou to pro nás zatím vysoké náklady, které nám sice zabezpečí pohodlí, ale totálně finančně vysaje.
